Přehled
Specifikace
S070WS08H

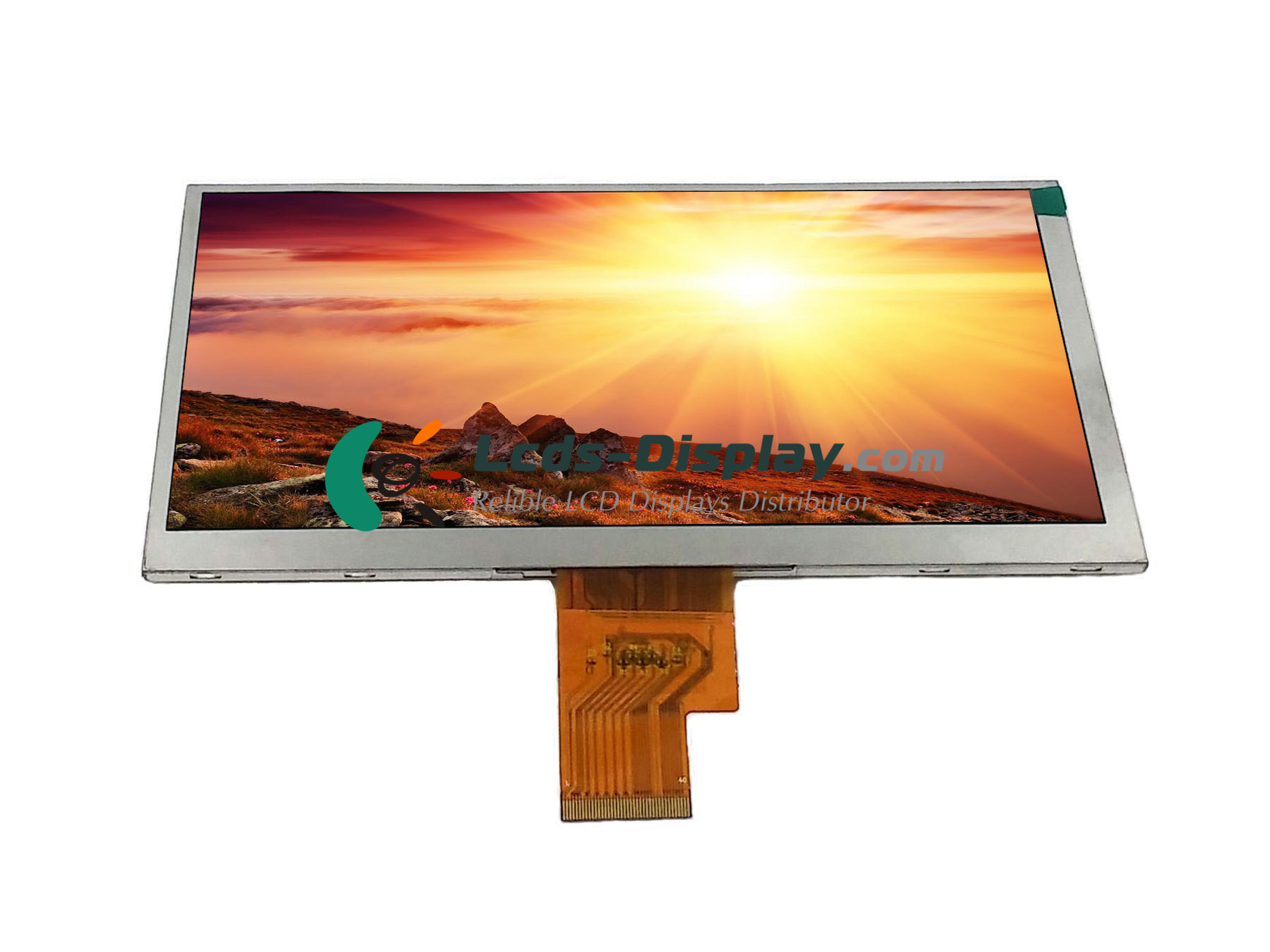

S070WS08H Základní informace
| panel Model | S070WS08H |
|---|---|
| panel Brand | CDTECH |
| descrition | a-Si TFT-LCD ,7.0 inch, 1024×600 |
| Typ panelu | a-Si TFT-LCD |
| S070WS08H Cena | Žádost o Price & dodací lhůta |
| Provozní teplota | 0 ~ 50 °C |
| Skladovací teplota | -20 ~ 60 °C |
S070WS08H Mechanické vlastnosti
| Rozlišení bodů | 1024(RGB)×600 (WSVGA) |
|---|---|
| Konfigurace pixelů | RGB Vertical Stripe |
| Hustota pixelů | 169 PPI |
| Poměr stran | 17:10 (H:V) |
| Form Factor | Flat Rectangle Display |
| Rozteč bodů | 0.050×0.150 mm (H×V) |
| Pixel Pitch | 0.150×0.150 mm (H×V) |
| Hmotnost | TBD |
| Aktivní oblast | 153.6×90 mm (H×V) |
| Oblast rámu | 156.4×92.8 mm (H×V) |
| Rozměr obrysu | 165.25×104.89 mm (H×V) |
| Hloubka obrysu | 2.8 (Typ.) mm |
| Krajina nebo Portrét | Landscape type |
| Dotykový panel | Without |
S070WS08H optické vlastnosti
| Zobrazovací mód | TN, Normally White, Transmissive |
|---|---|
| Jas | 450 cd/m² (Typ.) |
| kontrastní poměr | 700 : 1 (Typ.) (Transmissive) |
| Barva zobrazení | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Barevný gamut | 62% NTSC (CIE1931) |
| Doba odezvy | 10/15 (Typ.)(Tr/Td) |
| Úhel pohledu | 75/75/65/75 (Typ.)(CR≥10) (L/R/U/D) |
| Prohlížení směru | 12 o'clock |
| Bílá barva Chromaticity | Wx:0.312; Wy:0.349 |
| Bílá variace | 1.25 (Max.)(9 points) |
| Sluneční světlo čitelné | N |
S070WS08H elektronika Feature
| Vertikální frekvence | 60Hz |
|---|---|
| Zpětné skenování | Yes (U/D, L/R) |
S070WS08H podsvícení System
| Poloha lampy | Edge light type |
|---|---|
| Typ lampy | WLED |
| Výška lampy | 3S9P |
| Tvar lampy | Array |
| Doba životnosti lampy | 25K(Min.) (Hours) |
| Napětí lampy | 9.6/9.9V (Typ./Max.) |
| Proud lampy | 180/225mA (Typ./Max.) |
| Spotřeba energie lampy | 1.73/2.23W (Typ./Max.) |
| Typ rozhraní | Included in panel signal interface |
| Deska řidiče lampy | No |
S070WS08H rozhraní signál
| Kategorie signálů | LVDS |
|---|---|
| Třída signálu | LVDS (1 ch, 6/8-bit) |
| Vstupní napětí pro panel | 3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL) |
| Vstupní proud pro panel | 38/20/0.25/0.25mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Typ rozhraní | FPC |
